综合布线工程中屏蔽与非屏蔽双绞线的选择
分类:程控交换产品帮助文档      来源:      发布时间:2018-01-19 08:48:16     访问量:
    在结构化布线系统中,使用最多的传输介质是各种各样的线缆。常用的线缆包括铜缆和光缆,而铜缆以其性价比高而成为布线系统的主力,且结构化布线中所使用的铜缆均为双绞线。双绞线是由两根具有绝缘保护的铜导线组成的。把两根绝缘导线按一定的密度互相绞在一起,可降低信号干扰的影响。每根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消。双绞线一般由两根22~26号绝缘铜导线相互缠绕而成。双绞线可分非屏蔽双绞线UTP(Unshielded Twisted Pair)和屏蔽双绞线STP(Shileded Twisted Pair)。而屏蔽双绞线又可分为铝箔屏蔽双绞线(FTP)、铝箔/铜网双层屏蔽双绞线(S-FTP)、独立屏蔽双绞线(STP)。双绞线结构差异决定了其性能、价格差异,为用户提供了各种选择机会。但怎样选择系统传输介质,往往是设计人员面临的一个首要问题。下面我们用表二对以上几种双绞线作一个综合比较。

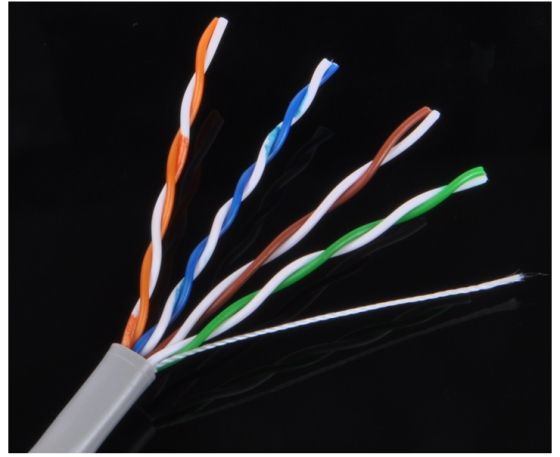

双绞线

    当然系统中保密技术不仅可在链路上实行,而且可在信元上实行,非屏蔽系统采用钢管布线,抗干扰能力有较大提高。随着技术的发展,解决问题的方法和手段也在不断的变化和提高。

    除了以上这些定性的分析外,《建筑与建筑群综合布线系统设计规范修订本》(以下简称《规范》),还定量作了以下规定:

   (1)各种缆线和配线设备的抗干扰能力,采用屏蔽后的综合布线系统平均可减少噪声 20dB。
   (2)各种缆线配线设备的选用原则宜符合下列要求:
   (a)当周围环境的干扰场强度或综合布线的噪声电平低于规范12.2.1条3款规定(具体规范细则请看规范)。干扰源信号或计算机网络信号频率小于30MHZ,又能符合规范表12.2.2各项规定时,可采用UTP缆线系统和非屏蔽配线设备。
   (b)当周围环境的干扰程度或综合布线的噪声电平高于12.21条3款规定,干扰源信号或计算机网络信号频率大于等于30MHZ,应根据其超过标准的量级大小,分别选用FTP、SFTP、STP等不同的屏蔽缆线系统和屏蔽配线设备。另外,规范表12.2.2要求的间距不能保证时,应采取适当的保护措施。
   (c)当用户对系统有保密要求,不允许信号往外发射时,或系统发射指标不能满足规范12.2.1条4款规定时,应采用屏蔽缆线和屏蔽配线设备或光缆系统。

    综上所述,究竟使用屏蔽系统还是非屏蔽系统,要根据业主的应用场所、应用需求、对未来的预期及投资状况等方面综合考虑,选择适合的系统。

    UTP和FTP缆线的选择关键取决于外部EMC的干扰的影响,干扰场强低于3V/m时,一般不考虑防护措施,根据对缆线性能测试表明;在30MHz频段内,UTP与FTP的传输效果和抗EMC能力相近,超过时,

    则FTP较之UTP的隔离度明显要高出20~30dB,根据干扰信号超过标准的量级大小可分别选择FTP、SFTP或STP等不同的屏蔽缆线和屏蔽配线设备,对于FTP的接地要求严格,且应为360°的完全屏蔽,否则屏蔽层反而成为辐射干扰源。此外,注意FTP的屏蔽结构改变了整条电缆的电容耦合,衰减也会较之同级的UTP稍有增加。FTP的综合造价约为:FTP=1.2~1.6UTP。因此,FTP适用于EMC严重区域和保密性强的场所,如党政专网、机场、军事部门和工业企业。
