  • ME40视频会议智能终端产品

    产品特性:● 高清视频会议 ● 网络适应性 ● 高清视频直播 ● 内容分享功能 ● 电子白板功能 ● 消息中心 ● 应用中心 ● 企业共享中心会议 直播日程

  • 技术参数
  • 产品特性
  • 其他说明

    产品应用场景

    ME40应用于中小型会议室(对接已有音视频系统)应用场景

    对于普通小型会议室, ME40类智能终端配套的全向麦克和专业高清会议摄像机,可以完成支持小型会议室的集成和快速部署。

    设备连接方法如下:



    小型会议室设备连接方法

    设备清单

    设备

    数量

    功能

    小鱼设备

    中鱼终端(ME40)

    1台

    视频、音频编解码;双流发送;视频、音频输入输出

    12X小鱼会议摄像机

    1台

    云台、光学变焦,获取会议图像

    其它外围设备

    高清电视/投影仪

    1套

    进行会场图像显示

    网络交换机

    1台

    网络接入



    产品结构

    ME40采用全金属外壳,耐指纹粉底烤漆材质。前面板如下图所示:

    图4-1ME40智能终端前面板

    编号

    名称

    功能

    1

    Logo铭牌

    小鱼易连的品牌标识

    2

    红外接收器

    接收终端遥控器的信号

    3

    LED状态指示灯

    指示终端的工作状态

    蓝色:接通电源,已开机

    红色:接通电源,未开机

    4

    开关按钮

    用于打开和关闭终端



    后面板及接口示意图如下图所示:

    ME40智能终端后面板

    接口说明:

    接口种类

    编号

    接口说明

    功能

    音频输入 接口

    1

    麦克风输入接口,XLR接口,2个

    连接卡侬接头外置麦克风

    2

    RCA接口,即莲花插头,白色、红色分别表示左、右声道

    连接计算机、手机、音乐设备等声音输入源,接收声音

    音频输出接口

    3

    RCA接口,即莲花插头,白色、红色分别表示左、右声道

    连接外置扬声器,作为预留音频输出口,输出会场的声音

    视频输入接口

    5

    HDMI 1.4高清视频输入接口最高支持4K@30fps分辨率

    1路输入,连接HDMI接口的高清摄像头

    视频输出接口

    4

    HDMI 2.0高清视频输出接口最高支持4K@30fps分辨率,支持音频的输出

    1路输出,缺省为主视频输出接口



    其他接口

    8

    电源输入接

    用于连接电源,为终端供电

    10

    USB 2.0接口,2个

    用于外接USB设备,如键盘、鼠标、U盘或者数据卡等设备



    7

    RS232(DB9)COM双模式串口,1个

    该接口可用于连接摄像机控制线,也可以用于故障诊断与维护



    6

    全双工以太网口,10M/100M/1000M

    用于连接有线网络

    9

    Wi-Fi天线,802.11 b/g/n/ac,支持2.4G5G

    用于更好的获取无线信号



    产品亮点

    H.264 SVC编解码

    采用H.264 SVC分层视频编码架构,动态实时调整视频SVC分层,适应各种网络;采取前向纠错,丢包重传,丢包保护相结和的策略;无需专网专线,上下行1Mbps,即可达到高清多方视频;30%丢包,视频不卡顿不花屏,50%丢包,视频可传输;MCU 40ms超低处理延时

    领先的音频技术

    采用Opus编码,自动增益及噪声抑制,完美消除回声,适应各种环境,保证最清晰、最自然的听觉体验。50%丢包声音清晰流畅,80%丢包声音可辨识

    创新操作体验

    独创的小鱼配对模式,通过小鱼触屏及语音命令,实现发起呼叫、管理会议、控制摄像机等操作,颠覆复杂的遥控器操作模式

    双机热备

    小鱼智能终端与ME40会议终端可支持双向视频切换转移,实现双机热备,任意终端异常掉线,可自动切换,保持会议不间断

    支持摄像头预置位

    对于ME40终端标配的摄像头,用户可以使用遥控器设置预置位。具体操作为:进入摄像头调整状态,长按遥控器的某一个数字键0~9,即把当前摄像头的位置设置为该数字所对应的预置位。当在摄像头调整状态下,或者在通话中时,直接短按遥控器相应的数字键,摄像头即自动旋转至对应的预置位。目前最多支持10个摄像头预置位。

    支持应用中心

    ME40终端不仅可以作为视频会议终端在常规的会议场景下使用,更进一步还可以作为一个可定制化的云服务平台,为用户提供所需要的各类应用。ME40支持应用中心,内置各类应用。



    ME40功能特性

    高清视频会议

            ME40支持多方高清视频会议,最大9画面集中显示

            ME40支持多种Layout模式:1,2,3,4,1+5,1+7,9

            ME60支持双屏输出,远端画面+内容分享画面

            ME40支持会场画面轮询显示

            ME40配套全向麦克风支持8米拾音,完美消除回音

            ME40支持1080p、720p多种高清视频编解码格式

            ME40支持会议中发送、接收支持高清1080P 30fps双流

            ME40配套高清1080P光学变焦镜头支持12X、10X、5X,并支持镜头预制位设置,最大支持10个预制位

    网络适应性

            ME40采用h.264 SVC视频分层编码技术,丢包率达30%的情况下,保证视频不卡顿不花屏

            ME40支持独有的音频Opus分层编码,具有强大的前向、后向纠错 算法,在高达50%丢包的情况下,依然有良好的声音质量,清楚连贯

            ME40支持无线功能,支持2.4G和5G无线信号

    高清视频直播

            ME40采用全高清,光学变焦摄像机,提供媲美电视台的专业级直播效果

            ME40采用可对接专业导播设备,视频矩阵系统及调音台

            ME40采用直播中可遥控变换场景,特写与全景兼顾

    内容分享功能

            ME40采用H.264动态高清编码技术,桌面分享支持1080p,既可分享文档,也可完美播放音视频文件

    电子白板功能

            ME40支持可对接激光投影及智能电子白板设备

            ME40支持支持通话中白板及白板互动,实现远程教学应用

    消息中心

            ME40支持管理员可通过企业后台像终端推送各类消息(图片、文本、H5链接)

            ME40支持消息接收提醒,消息播放及查看

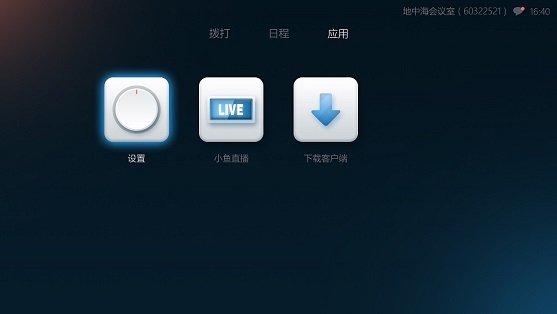

    应用中心

            ME40支持各类垂直行业应用嵌入

            ME40支持通过运营平台或企业管理平台推送应用

            医疗、教育、法律咨询、财务咨询

    企业共享中心

            可访问企业共享中心文档

            可将个人共享中心文档分享至企业共享中心

            会议中可以分享企业共享中心的文件

    会议/直播日程

            ME40支持会议/直播日程的显示提醒,支持一键加入会议/直播





    产品定位

    小鱼易连ME40终端,采用国际领先的编解码处理芯片,支持H.264 SVC编解码,1080P超清图像处理。标配12倍光学变焦的高清会议摄像机,终端配置专业的音视频接口,可外接会议室内的各类音频系统,满足专业音视频设备的扩展集成和部署。

    ME40主要适用于中小型会议室。

    ME40终端产品型号、产品特性和应用场景如下表所示。



    主要规格

    应用场景

    ME40

    l  最高支持1080P30超高清图像编解码。

    l  最高支持1080P30双流。

    l  视频输入接口:HDMI 1.4 x1

    l  视频输出接口:HDMI x 1

    l  音频输入接口:XLR x 2 RCA x 1

    l  音频输出接口:RCA x 1

    中小型会议室的视频会议系统建设的理想选择。
