  • SOC-G08-R400/800环网

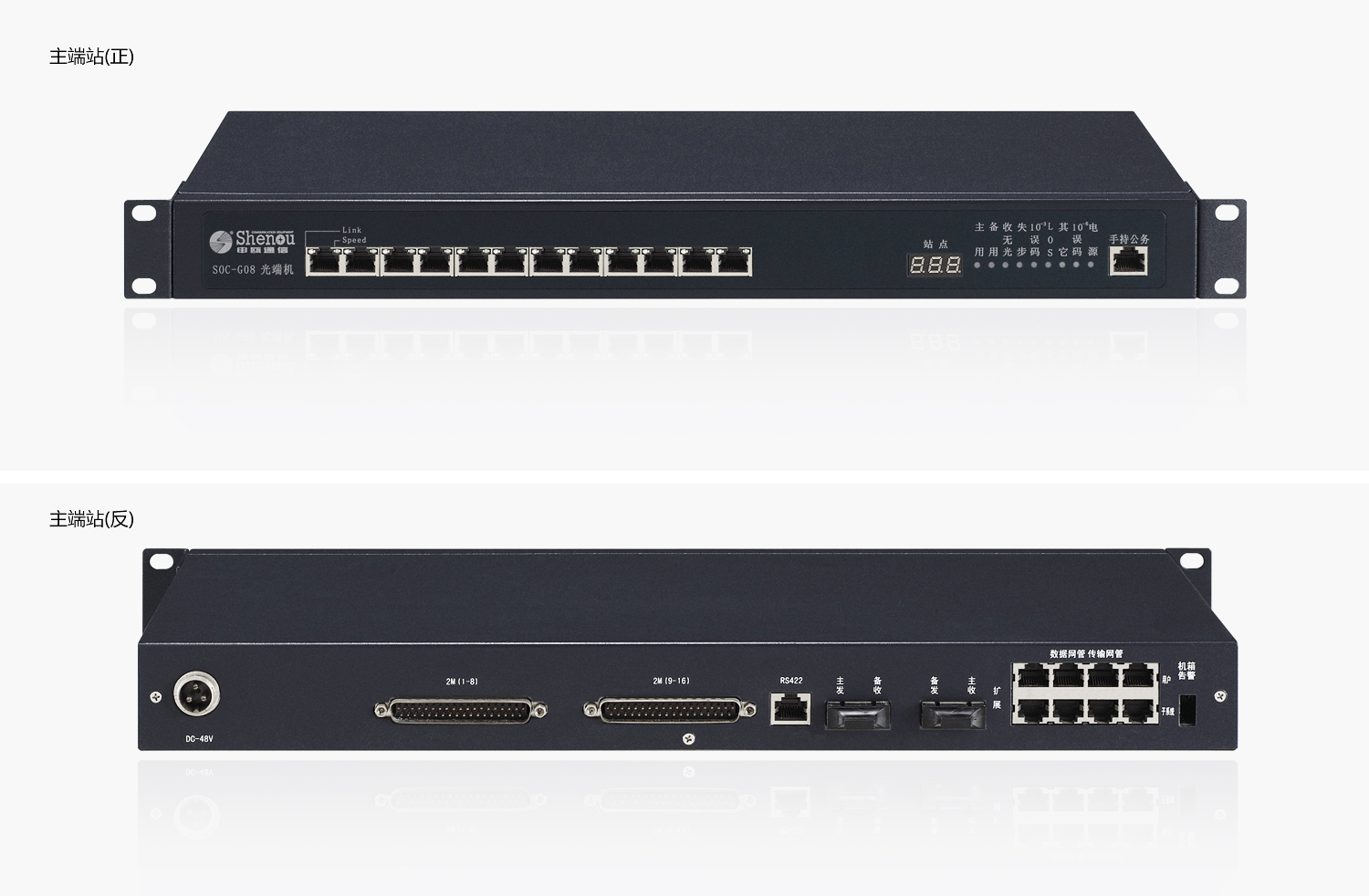

    SOC-G08-R400多业务传输系统主要由一个主端站点和若干个区间站点设备组成,

  • 技术参数
  • 产品特性
  • 其他说明
    参数
    型号
    主端箱 辅端箱 E1扩展箱 区间箱
    物理尺寸(mm) 1U标准机箱:488(宽)×216(深)×44(高)
    供电方式 DC供电
    DC:-44V~-56V(纹波≤5%)
    AC/DC双重供电。
    AC:190V~260V;DC:-44V~-56V(纹波≤5%)
    整机功耗 <60W <60W <15W <15W
    工作环境 工作温度:0℃~70℃;工作相对湿度:5%~95%无凝结(室温)
    储存环境 储存温度:-40℃~105℃;储存相对湿度:5%~95%无凝结(室温)

    ◆ 可配合各种业务盘卡使用,达到用户各类需求
    ◆ 可扩展E1、以太网、异步数据和各类语音等业务
    ◆ E1通道具有本端和远端环回测试功能(硬件环回及网管环回)
    ◆ 具有远端设备掉电检测功能,可通过网管监测
    ◆ 完善的告警状态显示功能,可显示本、对端设备的告警状态,便于维护管理
    ◆ 组网方式灵活。可与各种规格远端设备配合使用,组成星型、链型网络拓扑结构
    ◆ 可统一纳入SOC-NM2005网管平台,提供完善的网管功能

    参数

    型号
    R400主端箱
    (辅端箱)
    R800主端箱 (辅端箱) R400区间箱 R800区间箱 E1扩展箱


    主、备
    光口
    线速 450Mbit/s 787.5Mbit/s 450Mbit/s 787.5Mbit/s
    故障倒换时间 <50ms
    传输距离 20Km(标配)。 40~100Km 可选
    接口类型 双纤(1310nm)SC接口(标配)。单纤(1310/1550nm)可选
    线

    E1接口 接口类型 DB37 DB37 DB37 DB37 DB37
    接口阻抗 75Ω(标配),75Ω/120Ω可选
    以太网
    接口
    传输带宽 25M 50M 25M 50M
    工作模式 10/100M 自适应、全双工/半双工自适应
    语音
    接口
    接口类型 DB37 DB37
    业务类型 FXO或FXS、2/4线音频、2/4线E/M、磁石、载波
    异步数据 RS232、RS485、RS422接口可选
    公务电话 支持 支持 支持 支持
    其他
    接口
    网管接口 RS485
    用户自定义 告警输入口
